Конденсат в ресивере и пневмолинии: как убрать
Конденсат в ресивере и пневмолинии – это вода, которая была в атмосферном воздухе до сжатия. Компрессор FIAC засасывает воздух с влажностью 50-80% и сжимает его в 8-10 раз, а та же вода оказывается в объёме, который стал в 8-10 раз меньше. Как только этот воздух остывает после нагнетателя, лишняя влага выпадает в жидком виде – в ресивере, трубах, фильтрах и пневмоинструменте. Убирают её не одним устройством, а трактом: концевой холодильник, ресивер, автоматический конденсатоотводчик, циклонный сепаратор, осушитель и фильтры.
Ниже: откуда берётся вода, сколько литров даёт компрессор за смену, что такое точка росы и как собрать линию так, чтобы вода уходила в дренаж, а не в краскопульт.
Кратко: главное
- Вся вода в системе пришла из атмосферы. Компрессор не производит влагу, он концентрирует ту, что была во всасываемом воздухе: при сжатии в 8-10 раз влагосодержание на единицу объёма растёт во столько же раз.
- Компрессор 500 л/мин даёт 10-20 литров конденсата за смену при 20 °C и влажности 70%. Это ведро воды каждый день.
- Конденсат ржавит ресивер и трубы, срывает покраску, замерзает в наружных линиях и убивает пневмоинструмент, вымывая смазку из ротора.
- Ключевой параметр – точка росы под давлением. Рефрижераторный осушитель даёт около +3 °C, адсорбционный -40 °C и ниже.
- Ручной кран на ресивере не работает: его забывают открыть. Ставьте автоматический конденсатоотводчик, а отводы к потребителям выводите сверху трубы.
Откуда берётся вода в сжатом воздухе
Атмосферный воздух всегда содержит водяной пар, и его количество зависит от температуры. При 20 °C кубометр удерживает максимум около 17 граммов воды, при влажности 70% в нём реально 12 граммов. Компрессор FIAC засасывает этот воздух как есть: фильтр задерживает пыль, но не пар.
Дальше физика. При 7 бар избыточного давления кубометр воздуха сжимается примерно до 1/8 объёма, и те же 12 граммов воды дают уже 96 граммов на кубометр. Удержать столько пара воздух может только горячим: на выходе из нагнетателя 80-100 °C у поршневой машины и 70-90 °C у винтовой. Стоит ему остыть до 30-40 °C в концевом холодильнике, ресивере или первых метрах трубы – излишек выпадает жидкой водой.
Вода образуется не в компрессоре, а в местах охлаждения. Наружная труба зимой, подвал, линия под потолком цеха – все они работают как конденсаторы.
Сколько конденсата даёт компрессор за смену
Считают по расходу воздуха и влагосодержанию на входе. Типовая мастерская: компрессор 500 л/мин, смена 8 часов, воздух на всасывании 20 °C при влажности 70%. Машина прогоняет за смену около 240 кубометров атмосферного воздуха, то есть примерно 2,9 кг влаги. Часть уйдёт с воздухом к потребителям, но основная масса – 10-20 литров – останется в системе жидкой водой.
Летом цифры выше: при 30 °C и влажности 80% в кубометре около 24 граммов воды, и тот же компрессор выдаст 25-40 литров за смену. Масштабируется всё линейно: 1000 л/мин – вдвое больше, 2000 л/мин – вчетверо. Поэтому на производстве с парком машин сборник конденсата – это бочка, а не банка.
Чем опасен конденсат в ресивере и пневмолинии
Вода в системе сжатого воздуха портит всё, до чего доберётся. Начинается с ресивера: конденсат стоит на дне, стенка изнутри не защищена, и через год-полтора без слива появляется каверна. Ресивер – сосуд под давлением, коррозия днища здесь вопрос безопасности. По той же причине ржавеют стальные трубы: окалина отслаивается и уходит потоком дальше, забивая фильтры и клапаны.
Покраска страдает заметнее всего: капля воды в краскопульте даёт кратер, шагрень или помутнение слоя, а лечится это перешлифовкой. В пескоструе влажный абразив слипается и перестаёт течь через сопло.
Пневмоинструмент изнашивается изнутри: вода вымывает масло из ротора гайковёрта, лопатки работают всухую, момент падает. Зимой в наружных линиях конденсат замерзает – ледяная пробка душит расход, а при оттаивании рвёт резьбы. Коалесцирующие фильтры при заливе водой теряют элемент за часы: картридж превращается в мокрую тряпку с перепадом в полбара.
Что такое точка росы и зачем она вам
Точка росы – температура, при которой воздух насыщается влагой и пар начинает конденсироваться в жидкость. В сжатом воздухе оперируют точкой росы под давлением (PDP): её измеряют при рабочем давлении в магистрали. Смысл простой: если точка росы вашего воздуха +3 °C, вода выпадет только там, где труба остынет ниже +3 °C. В отапливаемом цехе такого не будет.
Отсюда все решения по осушке. Магистраль идёт по цеху от +15 °C – хватит рефрижераторного осушителя с точкой росы +3 °C. Труба выходит на улицу, где зимой -20 °C, – нужен адсорбционный с точкой росы -40 °C. Классы качества воздуха по влажности заданы в ISO 8573-1 через ту же точку росы: для покраски берут класс 4 (+3 °C), для пищевых и фармацевтических производств – класс 2 (-40 °C).
Осушитель не убирает капли, он снижает точку росы, то есть работает с паром. Жидкую воду перед ним обязаны отловить холодильник, ресивер и сепаратор.
Тракт борьбы: от холодильника до фильтров
Ни одно устройство в одиночку задачу не решает – работает только цепочка. Первым идёт концевой холодильник: он охлаждает воздух с 80-100 °C до 30-40 °C, и здесь выпадает 60-70% всей влаги. У винтовых компрессоров FIAC он встроен.
Ресивер – вторая ступень: большая площадь стенок, низкая скорость потока, крупные капли оседают на дно. Условие одно – в нижней точке стоит конденсатоотводчик, и он реально работает. Циклонный сепаратор ловит то, что не осело: воздух закручивают, центробежная сила отбрасывает капли от 3 мкм к стенке. Его ставят перед осушителем, чтобы тот получал воздух без жидкой фазы.
Рефрижераторный осушитель охлаждает воздух до +2…+5 °C, влага конденсируется в теплообменнике и сливается; на выходе точка росы около +3 °C. Продувочный воздух ему не нужен, и он закрывает большинство задач в цехе. Адсорбционный пропускает воздух через силикагель или молекулярные сита и даёт -40 °C и ниже; у машин холодной регенерации 10-20% производительности уходит на восстановление адсорбента.
Замыкают тракт фильтры: предварительный (5-25 мкм), коалесцирующий (масло до 0,01 мг/м³) и, где нужно, угольный. Их ставят после осушителя, иначе они утонут в воде.
| Элемент тракта | Что убирает | Типовой результат | Когда обязателен |
|---|---|---|---|
| Концевой холодильник | Влагу при охлаждении с 90 до 35 °C | Снимает 60-70% конденсата | Всегда; у винтовых FIAC встроен |
| Ресивер с отводчиком | Крупные капли | Дно сухое, объём сохранён | Всегда; ручной кран меняем на автомат |
| Циклонный сепаратор | Капли от 3 мкм | Воздух без жидкой фазы | Перед любым осушителем |
| Рефрижераторный осушитель | Пар (охлаждением) | Точка росы около +3 °C | Отапливаемый цех, покраска |
| Адсорбционный осушитель | Пар (силикагель, сита) | -40 °C и ниже; 10-20% воздуха на регенерацию | Наружные линии, пищевка, фарма |
| Фильтры | Масляный аэрозоль, пыль | Масло до 0,01 мг/м³ | После осушителя, не до него |
Уклон магистрали, отводы сверху трубы и слив
Даже с осушителем часть воды окажется в трубах – разводка должна её выводить, а не копить. Магистраль прокладывают с уклоном 1-2% (10-20 мм на метр) в направлении потока, в нижней точке ставят влагосборник с конденсатоотводчиком. На кольцевой магистрали дренажные точки делают через каждые 20-30 метров.
Отводы к потребителям выводят строго сверху трубы, гусаком: патрубок вверх, поворот, вниз к точке потребления. Вода течёт по низу трубы, поэтому верхний отвод её не подхватывает. Врезка снизу или сбоку тащит конденсат прямо в шланг и в инструмент.

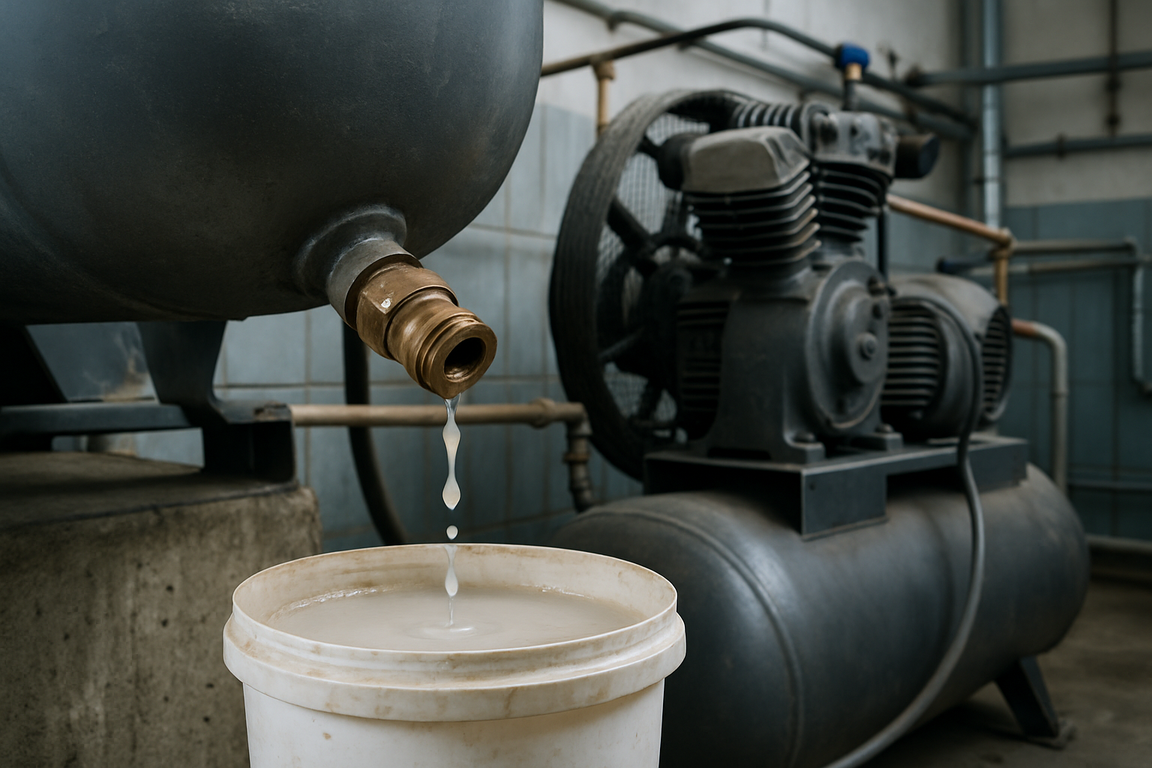

Слив из ресивера – каждую смену, если стоит ручной кран. Его забывают, поэтому конденсатоотводчик с контролем уровня окупается за сезон: открывается по датчику, спускает воду и закрывается, не стравливая воздух. Таймерные модели дешевле, но выпускают воздух вхолостую.
Осушитель не борется с водой – он предотвращает её появление. Жидкий конденсат обязаны снять до него холодильник, ресивер и сепаратор. Если на вход осушителя приходит вода, он работает как дорогая труба.
Практика подготовки сжатого воздуха, ISO 8573
Куда девать слитый конденсат
Конденсат из компрессора с масляной смазкой – это масловодяная эмульсия, а не вода. Масла в ней от 100 до 1000 мг/л в зависимости от состояния сепаратора и износа машины. Сливать такое в канализацию или на грунт нельзя: нормы ограничивают нефтепродукты единицами мг/л.
Штатное решение – сепаратор масла. Эмульсия попадает в камеру расширения, где сбрасывается давление, затем идёт через гравитационное разделение и угольные картриджи. На выходе вода с нефтепродуктами ниже нормы сброса, а масло собирается в отдельную ёмкость и сдаётся как отработка. Картриджи меняют раз в 6-12 месяцев. У безмасляных машин конденсат чище, но отстойник нужен и там.
Частые ошибки, из-за которых вода доходит до инструмента
Список повторяется на любом производстве. Первая ошибка – ручной кран вместо автоматического отводчика: конденсат не сливают неделями, вода уходит в сеть. Вторая – отвод к потребителю снизу трубы: вся вода из магистрали идёт в шланг. Третья – осушитель без сепаратора перед ним: жидкость заливает теплообменник. Четвёртая – магистраль без уклона: вода стоит в горизонтальных участках и выплёскивается при пиковом расходе. Пятая – адсорбционный осушитель там, где хватает рефрижераторного: переплата и потери воздуха на регенерацию. Шестая – слив эмульсии в канализацию.
Часто задаваемые вопросы
Сколько конденсата даёт компрессор за смену?
Компрессор 500 л/мин при 20 °C и влажности 70% за 8-часовую смену даёт 10-20 литров конденсата. Летом при 30 °C и влажности 80% объём вырастает вдвое. Для машин 1000 и 2000 л/мин цифры пропорционально больше: 30 и 60 литров при полной загрузке.
Почему конденсат появляется, если компрессор новый и исправный?
Конденсат – следствие физики, а не поломки. Компрессор всасывает атмосферный воздух вместе с водяным паром и сжимает его в 8-10 раз, из-за чего влагосодержание на единицу объёма растёт во столько же раз. При остывании воздуха избыточная влага выпадает жидкой водой. Исправная машина конденсат даёт всегда.
Какой осушитель выбрать – рефрижераторный или адсорбционный?
Рефрижераторный даёт точку росы около +3 °C и подходит, если магистраль целиком проходит в отапливаемом помещении. Адсорбционный даёт -40 °C и ниже и нужен для наружных линий, неотапливаемых помещений, пищевых и фармацевтических производств. Он дороже и теряет 10-20% воздуха на регенерацию.
Обязательно ли ставить автоматический конденсатоотводчик?
Формально можно обойтись ручным краном, если сливать конденсат каждую смену. На практике слив забывают: ресивер заполняется водой и ржавеет изнутри, а влага уходит в магистраль. Автоматический отводчик по уровню решает вопрос без участия оператора и окупается за сезон.
Можно ли сливать конденсат в канализацию?
Нет, если компрессор работает с масляной смазкой. Конденсат представляет собой масловодяную эмульсию с содержанием масла 100-1000 мг/л, что многократно превышает нормы сброса. Нужен сепаратор масла: вода уходит в канализацию очищенной, а масло собирается и сдаётся как отработка.
Как выстроить систему без воды в линии
Порядок такой: посчитайте, сколько конденсата даёт компрессор за смену; убедитесь, что есть концевой холодильник; поставьте автоматический конденсатоотводчик на ресивер; добавьте циклонный сепаратор перед осушителем; выберите осушитель по точке росы (+3 °C для отапливаемого цеха, -40 °C для наружных участков); проложите магистраль с уклоном 1-2% и выведите отводы сверху трубы; поставьте сепаратор масла на слив.
Подобрать машину под свою задачу можно по каталогу: для мастерских и небольших производств смотрите поршневые компрессоры FIAC, для непрерывной работы – винтовые компрессоры FIAC со встроенным концевым холодильником. Определение параметра, вокруг которого строится вся осушка, приведено в статье «Точка росы» в Википедии.
