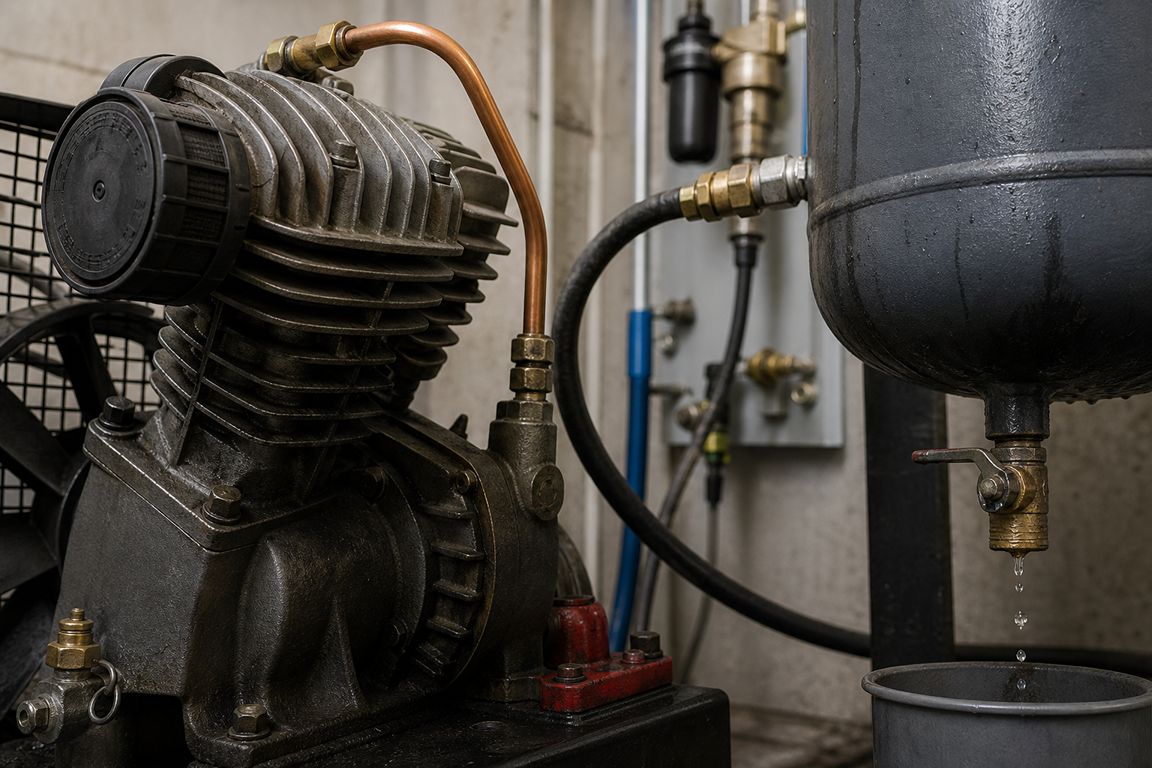

Почему реальная производительность поршневого компрессора ниже паспортной
Реальная производительность поршневого компрессора всегда ниже паспортной — в типовых условиях разрыв составляет 25–40%. Паспорт указывает теоретическую величину, рассчитанную по геометрии цилиндра без учёта физических потерь. На выходе же измеряется FAD (Free Air Delivery, фактическая подача свободного воздуха) — количество воздуха в условиях всасывания, которое компрессор реально выдаёт в сеть. Разницу создают четыре группы потерь: мёртвый объём, нагрев всасываемого воздуха, сопротивление клапанов и перетечки через уплотнения. Понимать эту разницу критично при выборе оборудования: если ориентироваться на «красивую» паспортную цифру, вы рискуете купить компрессор, которого не хватит для ваших нужд.
Ниже разбираем каждую причину потерь, показываем типовые цифры, объясняем, что такое объёмный КПД и почему он никогда не равен 100%, и даём ориентиры для корректного выбора оборудования FIAC. Материал рассчитан на инженеров и снабженцев, которые хотят разобраться в вопросе, а не просто получить готовый ответ.
Кратко: главное
- Паспортная производительность — теоретическая, рассчитанная по геометрии цилиндра, без учёта физических потерь. Реальная отдача всегда меньше.
- FAD (Free Air Delivery) — фактическая производительность на выходе, приведённая к условиям всасывания. Именно эту величину измеряют по ISO 1217 и именно её нужно сравнивать с потребностью сети.
- Объёмный КПД поршневого компрессора составляет типично 60–75%. Это значит, что из каждых 100 «паспортных» литров в минуту реально в сеть поступает лишь 60–75 л/мин.
- Четыре основные причины потерь: мёртвый объём, нагрев воздуха при всасывании, сопротивление клапанов, перетечки через кольца и уплотнения.
- При выборе оборудования FIAC всегда ориентируйтесь на паспортное значение FAD, а не на «теоретическую производительность» — только так вы корректно сопоставите машину с реальными нуждами.
Что такое FAD и почему именно его нужно смотреть в паспорте
FAD (Free Air Delivery, «подача свободного воздуха») — это количество воздуха, которое компрессор реально подаёт в сеть, пересчитанное к стандартным условиям всасывания. Стандарт ISO 1217 («Compressors — Acceptance tests», раздел про поршневые машины) устанавливает точные условия измерения: атмосферное давление 1 бар, температура 20 °C, относительная влажность 0%. Именно FAD — единственная корректная база для сравнения: два компрессора с одинаковым FAD выдадут одинаковый объём воздуха в сеть вне зависимости от типа, конструкции и способа охлаждения.
Теоретическая производительность, напротив, рассчитывается чисто геометрически: площадь поршня умножается на ход и число оборотов. Никакие потери при этом не учитываются. Поэтому теоретическая цифра всегда выше реальной, и она полезна только для понимания предельного потенциала машины, но не для практического расчёта потребности в воздухе. К сожалению, часть производителей (и продавцов) указывает в первой строке каталога именно теоретическую величину, что вводит покупателей в заблуждение. Когда вы видите в технических характеристиках две строки — «теоретическая производительность» и «производительность (FAD)» — всегда берите вторую.
Мёртвый объём: первый и главный источник потерь
Мёртвый объём — это пространство в цилиндре, которое не участвует в рабочем ходе всасывания. В конце хода нагнетания поршень не доходит до стенки: в зазоре, полостях клапанов и каналах остаётся небольшой объём сжатого воздуха. При обратном ходе этот остаток сначала расширяется до давления всасывания — и только потом клапан открывается и начинается забор свежего воздуха. Часть хода «съедается» расширением, а не подачей нового воздуха.
Чем выше давление нагнетания, тем сильнее этот эффект: расширяющийся остаток занимает большую долю хода. У хорошо спроектированного одноступенчатого компрессора отношение мёртвого объёма к рабочему составляет 4–8%. В двухступенчатых машинах FIAC степень сжатия в каждой ступени ниже, что существенно сокращает «потери на расширение» и повышает суммарный объёмный КПД.
Нагрев воздуха, клапаны и перетечки: остальные составляющие потерь
Второй фактор — нагрев всасываемого воздуха от горячих стенок цилиндра. Стенки и крышка всегда разогреты от предыдущих циклов сжатия. Свежий воздух при входе нагревается, расширяется и занимает больший объём — масса заряда при этом уменьшается. Эффект заметнее у одноступенчатых машин с воздушным охлаждением; промежуточный охладитель двухступенчатых машин снижает его существенно.
Третий фактор — сопротивление всасывающих и нагнетательных клапанов. Клапан открывается с запаздыванием и создаёт гидравлическое сопротивление: давление в цилиндре на такте всасывания чуть ниже атмосферного, что означает меньшую плотность заряда. Изношенные клапаны значительно усиливают этот вид потерь — их плановая замена быстро восстанавливает производительность.
Четвёртый фактор — перетечки через поршневые кольца и уплотнения. Часть сжимаемого воздуха перетекает из полости высокого давления в полость низкого через кольца или выходит через сальники. Свежие кольца дают минимальную утечку, изношенные — значительную. Именно поэтому реальная производительность постепенно снижается в процессе эксплуатации, и своевременная замена колец восстанавливает её практически до исходных значений.
Объёмный КПД: как его считать и чего ожидать
Объёмный КПД (η_v) — это отношение реальной производительности (FAD) к теоретической, выраженное в процентах. Формально: η_v = Q_FAD / Q_теор × 100%. Для типового одноступенчатого поршневого компрессора на давление 8–10 бар объёмный КПД составляет 60–72%. Для двухступенчатых машин на то же давление — 70–80% и выше, благодаря меньшей степени сжатия в каждой ступени и промежуточному охлаждению.
На объёмный КПД влияют несколько независимых переменных. Давление нагнетания — при росте давления КПД снижается, потому что мёртвый объём «отъедает» большую долю хода. Температура всасывания — горячий воздух плотнее, меньше масса заряда, ниже КПД. Износ — по мере наработки кольца изнашиваются, клапаны теряют посадку, перетечки растут и КПД снижается. Наконец, конструктивные решения — число ступеней, наличие промежуточного охлаждения, качество уплотнений и клапанов.
Практический вывод: при выборе поршневого компрессора FIAC смотрите на паспортное значение FAD при рабочем давлении, а не на номинальную мощность двигателя. Два компрессора с одинаковым мотором в 2,2 кВт могут иметь разный FAD — за счёт конструкции ступеней, качества клапанов и настройки. Именно разница в конструктиве определяет реальную отдачу, которую вы получаете за те же деньги.
Как потери меняются с давлением и износом
С ростом давления нагнетания реальная производительность (FAD) снижается — это не дефект, а физика. Компрессор, указанный как «500 л/мин при 8 бар», выдаст меньше при 10 бар: расширяющийся мёртвый объём занимает большую долю хода. Поэтому никогда не сравнивайте FAD двух машин, если он указан для разного давления — ISO 1217 обязывает фиксировать условия измерения.
В процессе эксплуатации кольца и клапаны изнашиваются, и через 2000–4000 моточасов реальный FAD может упасть на 10–15% от паспортного. Сигналы: давление в сети просаживается при той же нагрузке, циклы наполнения ресивера удлинились. Плановая замена колец и клапанных пластин по регламенту ТО возвращает производительность к исходным значениям.
| Источник потерь | Типовой вклад в снижение КПД | Зависит от | Снижается при |
|---|---|---|---|
| Мёртвый объём | 10–20% | Давление нагнетания, число ступеней | Двухступенчатая конструкция, малый зазор поршень–голова |
| Нагрев воздуха при всасывании | 5–10% | Температура стенок, режим охлаждения | Промежуточное охлаждение, эффективное охлаждение цилиндра |
| Сопротивление клапанов | 3–8% | Конструкция и состояние клапанов | Исправные клапаны, своевременная замена пластин |
| Перетечки через кольца / уплотнения | 2–7% | Износ колец, давление нагнетания | Плановая замена колец по регламенту |
| Суммарные потери (типово) | 25–40% | Все факторы совместно | Правильная конструкция + своевременное ТО |
Безмасляные поршневые компрессоры: есть ли разница по FAD
Безмасляные поршневые компрессоры подчиняются тем же физическим законам, но имеют одну особенность. В масляных машинах плёнка масла на кольцах дополнительно уплотняет зазоры. В безмасляных поршневых компрессорах FIAC эту роль выполняют кольца из PTFE и самосмазывающихся полимеров: после приработки их перетечки сопоставимы с масляными аналогами, но FAD, как правило, на 3–7% ниже — также из-за чуть более высокой температуры в цилиндре (масло частично охлаждает). Это нормальная «цена» за воздух без масляных аэрозолей для пищевой, фармацевтической и медицинской сфер. Каталог поршневых компрессоров FIAC включает оба типа — выбирайте по требованиям к чистоте воздуха.
FAD (Free Air Delivery) для поршневых компрессоров измеряется в условиях всасывания — при атмосферном давлении 1 бар (100 кПа), температуре 20 °С и нулевой относительной влажности воздуха. Только при соблюдении этих условий результаты разных производителей можно сравнивать между собой.
ISO 1217:2009 «Displacement compressors — Acceptance tests», Annex C (определение условий FAD)
Как выбрать поршневой компрессор по реальной потребности
Правило выбора простое: потребность в воздухе считают в FAD, и компрессор должен перекрывать её с запасом 20–30%. Алгоритм такой: суммируйте FAD всех одновременно работающих потребителей (пневмоинструмент, продувка, пневмоцилиндры) — это ваша потребность. Умножьте на 1,2–1,3, чтобы учесть пики нагрузки, дополнительных будущих потребителей и снижение производительности в процессе эксплуатации. Затем подбирайте компрессор, у которого паспортный FAD при вашем рабочем давлении равен или превышает это расчётное значение.
Не менее важно проверить, при каком давлении указан FAD в паспорте. Если производитель указывает FAD при 7 бар, а вам нужно 10 бар — реальная подача будет заметно ниже. Убедитесь, что условия измерения соответствуют вашему рабочему давлению. Если сомневаетесь, воспользуйтесь каталогом и характеристиками оборудования FIAC, где паспортные значения FAD указаны для номинального рабочего давления машины.
Для задач, где воздух не должен содержать масляных примесей, ориентируйтесь на раздел безмасляных поршневых компрессоров FIAC. Если же предполагается интенсивная нагрузка и высокое давление — рассмотрите винтовые компрессоры FIAC: у них конструктивно нет мёртвого объёма и клапанных потерь в классическом смысле, поэтому объёмный КПД заметно выше — как правило, 85–95%.
Часто задаваемые вопросы
Почему реальная производительность поршневого компрессора ниже паспортной?
Паспортная цифра — теоретическая, рассчитанная по геометрии цилиндра без учёта потерь. Реальная отдача (FAD) меньше из-за мёртвого объёма, нагрева воздуха, сопротивления клапанов и перетечек через кольца. Суммарные типовые потери — 25–40%.
Что такое FAD и как его правильно читать в паспорте?
FAD (Free Air Delivery) — фактическая подача, приведённая к условиям всасывания: 1 бар, 20 °C, влажность 0%, по ISO 1217. Всегда проверяйте, при каком давлении нагнетания измерен FAD: у одной машины значения при 7 и 10 бар могут отличаться на 10–20%.
Каков нормальный объёмный КПД поршневого компрессора?
Для одноступенчатой машины на 8–10 бар — 60–72%, для двухступенчатой — 70–80% и выше. Значение ниже 55% при исправном состоянии — сигнал к проверке клапанов и колец.
Как снижается FAD в процессе эксплуатации?
Через 2000–4000 моточасов износ колец и клапанов может снизить FAD на 10–15% от паспортного. Плановая замена по регламенту ТО полностью восстанавливает производительность.
Почему у винтового компрессора объёмный КПД выше, чем у поршневого?
Винтовой компрессор работает без мёртвого объёма и без тактовых клапанов на основном газовом тракте, что устраняет главные потери поршневой схемы. Типовой объёмный КПД винтовой машины — 85–95% против 60–75% у поршневой.
